穿心式电流互感器型号大全

需要穿心式电流互感器型号的点击查阅http://www.mingkeled.com/category-1-b0.html

　　穿心式电流互感器概述

　　穿心式电流互感器是一种常用的器件,在线路?；?、检测工作和计量工作中应用十分泛，在使用中我们应该穿心式电流互感器的

　　穿心式电流互感器结构特点

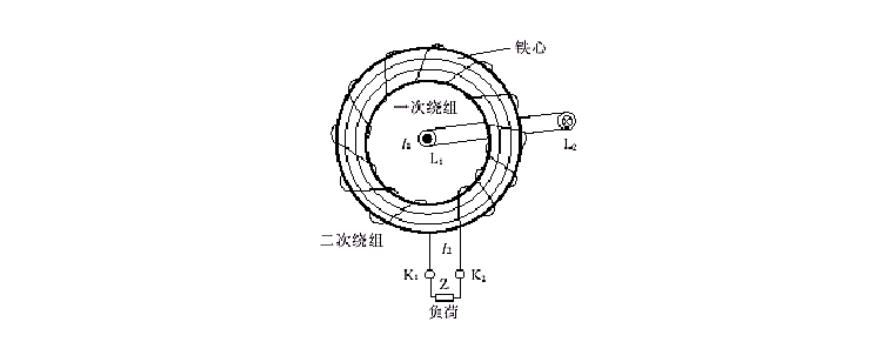

　　穿心式电流互感器其本身结构不设一次绕组,载流(负荷电流)导线由L1至L2穿过由硅钢片擀卷制成的圆形(或其他形状)铁心起一次绕组作用。二次绕组直接均匀地缠绕在圆形铁心上,与仪表、继电器、变送器等电流线圏的二次负荷串联形成闭合回路,见图

　　穿心式电流互感器工作原理

　　穿心式电流互感器一次侧线圈(穿心中心孔的一次导线)流过交变电流,使互感器铁心中产生交变磁场,该交变磁场又使绕在铁心上的二次线圈中产生二次交变电流。因为二次线是与测量,计量表计的电流线圈相串联,所以可通过仪表观察或记录一次电流的工作情况和用电量。

　　穿心式电流互感器由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定。改变一次导线绕穿中心孔的圈数而可以改变电流的变化,穿心匝数越多,变比越小;反之,穿心匝数越少,变比越大，大大扩大了它的使用范围,

　　穿心式电流互感器应用

　　广泛用于用电低压系统中的计量和测量回路之中,也是供用电不可缺少的器件。

　　穿心式电流互感器注意安装注意事项

　　1.需要确定穿心式电流互感器极性。关于电流互感器的极性可以查阅文章《电流互感器极性是电流互感器正确接线的第一步》

　　在电流互感器安装中重要的是安匝数,由于互感器中电流并不是固定的,匝数改变会导致电流发生变化,在互感器运行中该装置负教了较大的电流,工作人员只能对穿心匝数进行调整,从而控制电流互感。

　　在穿心式电流互感器安匝数是根据电流互感器穿心匝数与一次额定电流值的大小,根据穿心匝数的变化使电流互感器变流比发生改变,其可变性与操作灵活性较大,容易因穿心匝数错误而导致计量错误,电气事故或是?；なЯ榈任侍夥⑸?/p>

　　但是这种改变穿绕线圈数与原标定电流倍率的变化,往往使一些不熟悉穿心电流互感器的电气人员产生误解,认为一次导线在互感器实际穿绕的数与铭牌标倍率之比是:穿绕几圈则是原倍率的几分之一,也是原倍率与实际圈数的倒数之积。这种说法是错误的。

　　一般穿心电流互感器都是按二次侧最大电流为5A来设计制造一次侧的电流容量。只是因一次侧容量不同而变流比不同,如果铭牌标称一次侧为一匝(圈)时而实际安装根据需要绕了两图以上,上述的倍率关系是对的,即原倍率乘以实绕圈数的倒数,这时电度表实走数字乘以该倍率就是实际用电量(度)。如果铭牌上标称一次匝数为两匝(圈).这种算法就不对了,此时的倍率只能是按安/匝比关系来计算。
