摘要,什么是35kv干式放电线圈；35kv干式放电线圈分类；35kv干式放电线圈的优点；35kv干式放电线圈的分类及安装方式，注意事项。

　　35kv干式放电线圈简述

　　35kv干式放电线圈用于35KV高压的电力系统中与高压并联电容器连接，使电容器组从电力系统中切除后的剩余电荷迅速泄放，电容器的剩余电压在规定时间内达到要求值.带有二次线圈,可供线路监控.

　　因此安装放电线圈是变电站内并联电容器的必要技术安全措施，可以有效的防止电容器组再次合闸时，由于电容器仍带有电荷而产生危及设备安全的合闸过电压和过电流，并确保检修人员的安全。

　　本产品带有二次绕组，可供线路监控、监测和二次保护用。

　　有时放电线圈会用放电PT代替，电容器放电采用放电线圈还是电压互感器主要看电容器的容量，一般小容量(<1.7Mvar)电容器组放电用电压互感器即可，大容量电容器组（≥1.7Mvar）肯定要用放电线圈，否则会引起电压互感器的烧毁或者爆炸。

　　干式放电线圈型号说明

　　35kv干式放电线圈分类

　　全密封系列干式放电线圈

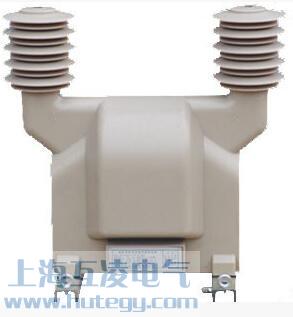

　　FDR35kV干式放电线圈

　　　　35kV干式放电线圈(开口)：本型放电线圈有一个二次绕组可以兼作电气保护装置用。

　  　35kV干式放电线圈(差压)：本型放电线圈一次中间有抽头，并有二个二次，电压都为100V，供电压差动保护用。

　　FDGRC-35W户外干式放电线圈

　　干式放电线圈跟电压互感器PT的区别

　　放电线圈适用于35kV及以下电力系统中,与高压并联电容器组并联毗连,使电容器从电力系统中切除后的残剩电荷迅速泄放,电容器的残剩电压在划定时间内到达要求值.带有二次线圈,可供线路监控.

　　放电线圈是电容柜经常使用的放电元件，有时放电线圈会用放电PT取代，电容器放电采用放电线圈仍是电压互感器主要看电容器的容量，一般小容量电容放电用电压互感器即可，年夜容量电容肯定要用放电线圈。在电容器停电时，放电线圈作为一个放电负荷快速泄放电容器两头的残余电荷，尺度上高压好象是要求退出的电容器在5分钟之内要使其端电压小于50V。

　　在运行时放电线圈作为一个电压互感器使用，其二次绕组常接成启齿三角，从而对电容器组的内部故障提供庇护(不能用母线上的PT)。我们常说电容器组的启齿三角形庇护、不服衡电压庇护，零序不服衡庇护现实就是这类庇护。而此种庇护年夜量地用在10KV的单Y接线的电容器组中。

　　干式放电线圈的优点

　　2.1采用环氧树脂真空浇注结构，实现了无油化；

　　2.2完全免除了油渗漏、污染环境和易燃等缺点；

　　2.3产品结构简单，安装使用方便；

　　2.4加强的内外绝缘使产品有极高的安全性；

　　2.5产品维护简单，只需在停电时擦去表面灰尘即可；

　　2.6产品坚固可靠，机械强度高。

　　3. 使用条件

　　3.1.安装地点

　　3.1.1安装位置：户内或户外；

　　3.1.2环境温度：－40～＋45℃；

　　3.1.3海拔：不超过1000米；

　　3.2安装使用环境

　　3.2.1无腐蚀性气体、蒸汽，无导电性或爆炸性尘埃；

　　3.2.2安装场所无剧烈的机械振动；

　　3.2.3最大风速：35m/s；

　　3.2.4放电线圈能在1.1倍额定电压下长期运行

　　结构特点：

　　a.产品采用优质绝缘介质及先进真空浇注工艺，确保各项电气性能指标；

　　b.设计参数合理，准确度高，伏安特性优良（1.5倍额定电压范围内，铁芯未见明显饱和的趋势，保证线形度）；

　　c.结构简单，安装使用非常方便，维护简单；

　　d.采用进口环氧树脂真空浇注为主绝缘，绝缘性能优良，机械强度高，并实现了无油化，完全免除了油渗漏、污染环境和易燃易爆等特点。

　　接线方式

放电线圈与电容器的接线方式

　　注意事项

　　1放电线圈必须使用包装箱包装；并在包装箱中固定，箱外要有型号和搬运禁忌标志。

　　2放电线圈应保存在防雨雪、没有腐蚀性气体、相对湿度不大于95%的地方。

　　3放电线圈供电气连接的接触面在运输和储存期间应有防腐措施。

　　4放电线圈一次回路通过电流小于1A，请不要使用硬质导线（如铝排、铜排等）并联放电线圈至电容器组（导线截面不要超过20mm2）。

　　注：严禁使用硬质导线直接连接放电线圈，否则会造成一次开路，产品报废。

　　请不要使用放电线圈套管作为母线的支撑点。

　　每台放电线圈附有下列文件：

　　产品合格证：1份；

　　出厂试验记录：1份；

　　使用说明书：1份；

　　 验收试验

　　外观检验

　　绝缘电阻测量

　　工频耐受电压（干）试验

　　比值差试验（必要时）
