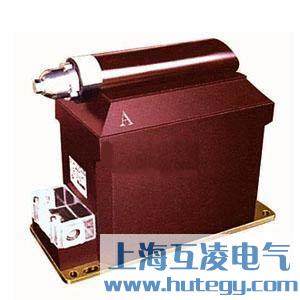

JDZX18-3R1电压互感器
产品详情
简介
该型号电压互感器为单相户内用全封闭型环氧树脂浇注产品，供额定频率为50Hz或60Hz，设备最高电压12kV及以下交流系统中做电压、电能测量及继电保护用。带熔断器保护，及剩余电压绕组。
使用环境
1.海拔高度低于3000米；
2.周围环境温度不高于+40C，不低于-5度；
3.周围空气的相对湿度不大于85%；
4.满足II 污秽等级；
5.安装场所无腐蚀性的气体。
JDZX18-3R1单向户内电压互感器技术表
| 型号 | 额定电压比（V） | 额定二次输出（VA） | 极限输出（VA） | 额定绝缘水平（KV） | ||||||
| 0.2 | 0.5 | 1 | 3 | 0.2/0.2 0.2/0.5 |
0.5/0.5 | 6P | ||||
| JDZX18-3R1 | 3000√3/100√3/100/3 | 25 | 50 | 90 | 200 | 50 | 400 | 3.6/23/40 | ||
1 产品标准：GB12O7-2006《电磁式电压互感器》
2 产品表面爬电距离：满足II级污秽等级；
3 负荷的功率因数： COS∮=08（滞后）
4 JDZX18-3R1的其他技术参数见下图：
- 产品名称：
JDZX18-3R1电压互感器
- 型号：
JDZX18-3R1
