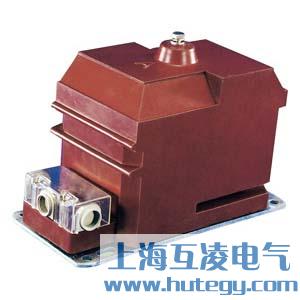

JDZ10-3B1电压互感器
产品详情
结构
本互感器为半封闭，外铁芯结构，绕组为环氧树脂全真空浇注全绝缘结构铁芯采用优质硅钢片叠装而成互感器绝缘靠环氧树脂产品体积小、重量轻，安装仅占有限空间所有绕组完全浇注在环氧树脂中，具有优良的绝缘性能，耐冲击和机械压力，并可以保护绕组不受潮一次绕组引出线端子的标志为 A，X ；二次绕组引出线端子的标志为 a。x ，均在浇注体上清晰标注在夹件上的接地标志旁有接地螺栓供接地用，下部支架供安装用。整体结构紧凑，使用方便。
技术
1 产品标准：GB1207-2006《电磁式电压互感器》；
2 产品表面爬电距离：满足II级污秽等级；
3 负荷的功率因数： COS∮=08（滞后）；
4 JDZ10-3B1其他技术参数见下表：
| 产品型号 | 额定电压比（V） | 额定频率 | 准确级及相应的额定输出 | 极限输出 | 额定绝缘水平 | 备注 | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3B1 | 3000/100 | 50,60 | 25 | 50 | 90 | 300 | 3.6/20/40 | 同RZL-10 | |
| JDZ10-3B2 | 40 | 100 | 150 | 500 | |||||
| JDZ10-3BG | 3000/√3/100/√3/100/3 | 50 | 90 | 50 | 400 | ||||
- 产品名称：
JDZ10-3B1电压互感器
- 型号：
JDZ10-3B1
