产品名称：JDJJ2-35电压互感器

型号：JDJJ2-35

品牌：上海互凌

座机：021-31263351

企业QQ：919107474

温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。

订货方案：

1、提供接线方案图、用途和系统图、额定电压、额定电流等

2、控制、测量及保护功能以及其他闭锁和自动装置的要求。

3、互感器使用在特殊环境条件时，应在订货时详细说明。

4、需要其它或超出附件、备件时应提出种类和数量。

产品详情

摘要：

本页主要介绍JDJJ2-35电压互感器的接线图、作用原理、变比、精度、准确级等详细参数,我们将竭诚为您提供价格咨询。

JDJJ2-35电压互感器为单相三线圈、户外油浸式电压互感器，适用于50Hz、35KV交流系统中供测量电压、电能及继电保护之用。

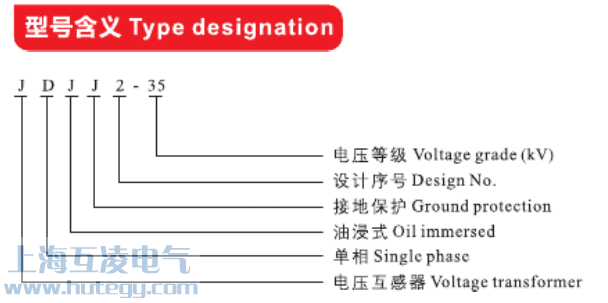

一、型号含义

二、结构

JDJJ2-35型电压互感器的铁心由条形硅钢片叠成，为三柱芯式，铁芯为单相三柱式、中柱上套有三个线圈、一次、二次和剩余绕组，器身用铁夹固定在箱盖上，在箱盖上装有一次及二次套管等，油箱用钢板焊成，油箱壁下部装有接地螺栓及放油塞，箱底有四个安装孔。

器身固定在油箱的定位钉上，一次线从电瓷管穿出与储油柜上的接线柱连接。

储油柜装有油表，油箱为方型或圆形，下部备有接地螺栓和放油塞。

三、变比参数

型号	额定电压比 (V)	准确级组合	额定输出(VA)	极限输出(VA)	额定绝缘水平(kV)
JDJJ2-35	35/√3/0.1/√3/0.1/3 35/√3/0.1/√3/0.1/√3/0.1/3	0.2 0.5 1 6P	75/30 150/60 250 100/100	1000 2X500	40.5/95/200

3. 1、额定准确级相应输出：0.5级150VA 1级250VA 3级500VA

3.2、二次绕组极限输出：1000VA

3.3、绝缘水平：23/55/125KV

3.4、连接组别：1/1/-12

3.5、误差限值：

准确级	电压误差 ±%	相位差
准确级	电压误差 ±%	±(、)	±crad
0.2	0.2	10	0.3
0.5	0.5	20	0.6
1	1	40	1.2
3	3	不规定	不规定

▲产品符合标准GB1208-1997和IEC186之规定
▲额定电压比、准确级组合、额定二次输出、极限输出、额定绝缘水平见下图

四、外形尺寸图

五、铭牌标志

电压互感器型号由以下几部分组成，各部分字母，符号表示内容：
第一个字母：J——电压互感器；
第二个字母：D——单相；S——三相
第三个字母：J——油浸；Z——浇注；
第四个字母：数字——电压等级（KV）。
例如：JDJ-10表示单相油浸电压互感器，额定电压10KV。
额定一次电压，作为互感器性能基准的一次电压值。
额定二次电压，作为互感器性能基准的二次电压值。额定变比，额定一次电压与额定二次电压之比。
准确级，由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率（VA）表示。额定负荷，确定互感器准确级可依据的负荷值。
