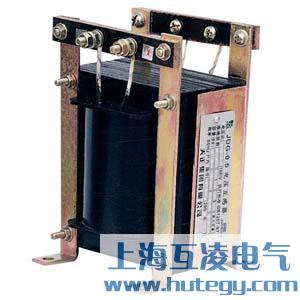

JDG-0.5 690/100v
產品詳情
JDG-0.5電壓互感器500/100v
JDG-0.5500/100v簡介
電壓互感器和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量?jī)x表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。
JDG-0.5電壓互感器適用范圍
JDG-0.5電壓互感器500/100v適用于額定頻率為50Hz或60Hz、額定電壓為0.5kV及以下的電力系統中，作電能、電太壞的測量和繼電保護用。
JDG-0.5 500/100v電壓互感器技術參數
| 額定電壓(V) | 額定負荷(VA) | 極限負荷(VA) | |||
| 一次 | 二次 | 0.5級 | 1級 | 2級 | |
| 220 | 100 | 25 | 40 | 100 | 200 |
| 380 | 100 | 25 | 40 | 100 | 200 |
| 660 | 100 | 25 | 40 | 100 | 200 |
基本作用
電壓互感器的作用是：把高電壓按比例關系變換成100V或更低等級的標準二次電壓，供保護、計量、儀表裝置使用。同時，使用電壓互感器可以將高電壓與電氣工作人員隔離。電壓互感器雖然也是按照電磁感應原理工作的設備，但它的電磁結構關系與電流互感器相比正好相反。電壓互感器二次回路是高阻抗回路，二次電流的大小由回路的阻抗決定。當二次負載阻抗減小時，二次電流增大，使得一次電流自動增大一個分量來滿足一、二次側之間的電磁平衡關系。可以說，電壓互感器是一個被限定結構和使用形式的特殊變壓器。簡單的說就是“檢測元件”。
- 產品名稱：
JDG-0.5 690/100v
- 型號：
JDG-0.5-690-100v
