一、什么20KV放电线圈

　　放电线圈用于电力系统中与高压并联电容器连接，使电容器组从电力系统中切除后的剩余电荷迅速泄放。因此安装放电线圈是变电站内并联电容器的必要技术安全措施，可以有效的防止电容器组再次合闸时，由于电容器仍带有电荷而产生危及设备安全的合闸过电压和过电流，并确保检修人员的安全。本产品带有二次绕组，可供线路监控、监测和二次保护用。

　　二、20KV放电线圈原理

　　放电线圈，英文名称：dischargecoil，是电容柜常用的放电元件。放电线圈的出线端并联连接于电容器组的两个出线端，正常运行时承受电容器组的电压，其二次绕组反映一次变比，精度通常为50VA/0.5级，能在1.1倍额定电压下长期运行。其二次绕组一般接成开口三角或者相电压差动，从而对电容器组的内部故障提供保护（不能用母线上的PT）。电容器组的开口三角电压保护、不平衡电压保护实际就是这种保护。而此种保护根据GB-50227要求，大量地使用在6kV~66kV的单Y接线的电容器组中。

　　有时放电线圈会用放电PT代替，电容器放电采用放电线圈还是电压互感器主要看电容器的容量，一般小容量(<1.7Mvar)电容器组放电用电压互感器即可，大容量电容器组（≥1.7Mvar）肯定要用放电线圈，否则会引起电压互感器的烧毁或者爆炸。

　　三、20KV放电线圈型号大全

　　四、20KV放电线圈作用

　　放电线圈是三相的,用于电力系统中与高压并联电容器连接，使电容器组从电力系统中切除后的剩余电荷迅速泄放.

　　五、20KV放电线圈与电压互感器的区别

　　放电线圈是电容常用的放电元件，有时放电线圈会用放电PT代替，(<1.7Mvar)电容器组放电用电压互感器即可，大容量电容器组（≥1.7Mvar）肯定要用放电线圈，否则会引起电压互感器的烧毁或者爆炸。

　　放电线圈和电压互感器在用途上、额定电压上、误差试验上、铁芯及接线方式上都有差异。最大的区别就是在放电线圈试验时，有一个项目是放电试验，检查放电性能和放电能力考核。以满足电容器5min内5次自动投切的需要。标准要求退出的电容器在5秒钟之内其端电压要小于50V。

　　总之，电压互感器达不到大容量电容器放电的要求。在放电线圈选型时，必须参电容器的容量，两者相匹配。

　　六、20KV放电线圈与消弧线圈的区别

　　消弧线圈是单相的,安装在系统中性点,作用是在发生单相接地故障时补偿系统电容电流,使流过接地点的电流尽量小,减少电弧重燃的几率.

　　放电线圈是三相的,用于电力系统中与高压并联电容器连接，使电容器组从电力系统中切除后的剩余电荷迅速泄放.

　　七、20KV放电线圈应用范围

　　放电线圈适用于66kV及以下电力系统中,与高压并联电容器组并联连接,使电容器从电力系统中切除后的剩余电荷迅速泄放,电容器的剩余电压在规定时间内达到要求值.带有二次线圈,可供线路监控.

　　在电容器停电时，放电线圈作为一个放电负荷，会快速泄放电容器两端的残余电荷，以满足电容器5min内5次自动投切的需要。标准要求退出的电容器在5秒钟之内其端电压要小于50V。

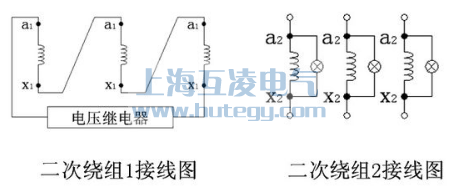

　　八、20KV放电线圈接线方式
