　　lzzbj9-35 5p30 800/5A什么意思

　　一、LZZBJ9-35

　　L电流互感器；ZZ是支柱式浇注绝缘；B是带保护级保护用；J是容量加大；9是设计序号；35是工作电压35KV,最大工作40.5KV；也作LZZBJ9-40.5电压互感器

详细含义参考下图：

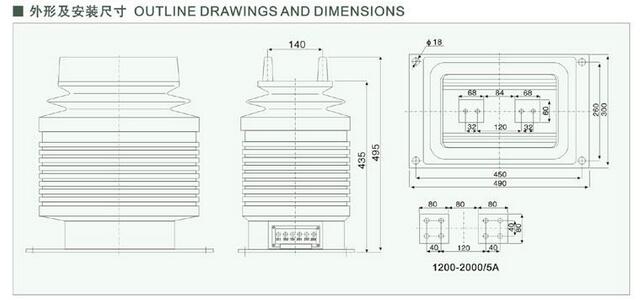

LZZBJ9-35外形尺寸图

　　相似型号容易混淆型号：LZZBJ9-35D、LZZB9-35、LZZBJ9-35A/ LZZBJ9-35B LZZBJ9-35G LZZBQ9-35G，下文我们会给你们一一做对比详解。

　　二、5P30什么意思

　　电流互感器中的5P30表示?；ぜ队萌谱椋琍表示保护级，“P”后面的30是准确限值系数，所以5P30的意思就是电流互感器当一次电流达到额定电流的30倍时，此绕组的误差不能超过±5%，这个绕组是用在线路的过渡保护用的。这里我们说下准确限值系数的意义就是在保证误差在±5%范围内时，一次电流不能超过额定电流的倍数，如果此时一次电流比较大，就要选用5P20的，甚至还可能选用5P30的。我们常见的10P10?；ぜ叮傅木褪瞧涠疃ǖ缌鞯?0倍以内的时候，电感器的误差在±10%以内。详细可以查看文章《5p30保护级互感器，怎么才能达到等级要求？》

　　三、800/5A什么意思?

　　一次电流是800A;二次电流是5A; 二次电流有5A和1A。如：/1A、/5A

　　四、其他参数

　　lzzbj9-35 3x5p30 800/5完整型号还少一个额定输出的参数，单位为VA. 参考第五点。

　　五、对应参数表

型号	额定一次电流（A）	准确级组合	额定输出（VA）	短时热电流（Ith）	额定动稳定电流（Idyn）
LZZBJ9-35	20	0.2/5P10 0.5/5P10 0.2/5P20 0.5/5P20 0.2/0.5/5P10 0.2/0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20 0.5/10P10/10P10/10P10 0.2/0.5/10P10/10P10 0.2/10P10/10P10/10P10	20/50 30/50 20/25 30/25 20/30/30 20/30/15 20/30/15 30/30/15 20/20/30/30 15/20/30/30 15/20/30/30	6/1	15
	30，40			7/1	17.5
	50			12/1	30
	75			16/1	40
	100			25/1	63
	150，200			31.5/1	80
	300，400			31.5/2
	600			31.5/3
	750	0.2/5P10 0.5/5P10 0.2/5P20 0.5/5P20 0.2/0.5/5P10 0.2/0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20	30/50 50/50 30/25 50/25 30/30/30 30/30/15 30/30/15 30/30/15	31.5/4	80
	800
	1000
	1250
	1500
	2000			31.5/4	130
	2500
	3000
	3150
LZZBJ9-35	20	0.2/5P10 0.5/5P10 0.2/5P20 0.5/5P20 0.2/0.5/5P10 0.2/0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20	20/50 30/50 20/25 30/25 20/30/30 20/30/15 20/30/15 30/30/15	6/1	15
	30，40			7/1	17.5
	50			12/1	30
	75			16/1	40
	100			25/1	63
	150，200			31.5/1	80
	300，400			31.5/2
	600			31.5/3
	750	0.2/5P10 0.5/5P10 0.2/5P20 0.5/5P20 0.2/0.5/5P10 0.2/0.5/5P20 0.2/5P10/5P20 0.5/5P10/5P20	30/50 50/50 30/25 50/25 30/30/30 30/30/15 30/30/15 30/30/15	31.5/4	80
	800
	1000
	1250
	1500
	2000			31.5/4	130
	2500
	3000
	3150
