这几种电压互感器接线图非常实用

电压互感器接线图 / 2017-06-28
[] [] []

  前言,电压互感器电力系统中通常有四种接线方式,电压互感器接线接地、相位等必须按严格的接法,并电压互感器二次侧严禁短路

  1)Vv接线方式:广泛用于中性点绝缘   系统或经消弧线圈接地的35KV及以下的高压三相系统,特别是10KV三相系统,接线来源于三角形接线,只是“口”没闭住,称为Vv接,此接线方式可以节省一台电压互感器,可满足三相有功、无功电能计量的要求,但不能用于测量相电压,不能接入监视系统绝缘状况的电压表。

(2)Y,yn接线方式:主要采用三铁芯柱三相电压互感器,多用于小电流接地的高压三相系统,二次侧中性接线引出接地,此接线为了防止高压侧单相接地故障,高压侧中性点不允许接地,故不能测量对地电压。信息请登录:输配电设备网

(3)YN,yn接线方式:多用于大电流接地系统。

(4)YN,yn,do接线方式:也称为开口三角接线,在正常运行状态下,开口三角的输出端上的电压均为零,如果系统发生一相接地时,其余两个输出端的出口电压为每相剩余电压绕组二次电压的3倍,这样便于交流绝缘监视电压继电器的电压整定,但此接线方式在10KV及以下的系统中不采用。

  一、一个单相电压互感器接线方式

 电压互感器接线图

  一个单相电压互感器接线方式

  一个单相电压互感器的接线,用于对称的三相电路,二次侧可接仪表和继电器。

  二、两个单相电压互感器互V/V型的接线方式

 电压互感器接线图

  两个单相电压互感器互V/V型的接线方式

  两个单相电压互感器的V/V形接线,可测量线电压,但不能测相电压,它广泛应用在20kV以下中性点不接地或经消弧线图接地的电网中。

电压互感器接线之jdzj-10电压互感器图

电压互感器接线图之vv接法实物图:

 电压互感器接线之实物图

JDZ-10电压互感器 JDZJ-10电压互感器接线实物图

JDZ9-10电压互感器JDZX9-10G电压互感器接线图实物

JDZX9-10G电压互感器、JDZ9-10电压互感器实物接线图

  三、三个单相电压互感器Y0/Y0型的接线方式

 电压互感器接线图

  三个单相电压互感器Y0/Y0型的接线方式

  可供给要求测量线电压的仪表和继电器,以及要求供给相电压的绝缘监察电压表。

  四、三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型

  电压互感器接线图

  三个单相三绕组电压互感器或一个三相五柱式三绕组电压互感器接成Y0/Y0/Δ型

  接成Y0形的二次线圈供电给仪表、继电器及绝缘监察电压表等。辅助二次线圈接成开口三角形,供电给绝缘监察电压继电器。当三相系统正常工作时,三相电压平衡,开口三角形两端电压为零。当某一相接地时,开口三角形两端出现零序电压,使绝缘监察电压继电器动作,发出信号。用于3~220kV系统(110kV及以上无高压熔断器),供接入交流电网绝缘监视仪表和继电器用。

  电压互感器端子标示

  1一般规则

  本电压互感器端子标示适用于单相电压互感器,也适用于单相互感器装配为一台整体的三相接线的互感器或具有三相共用铁心的三相电压互感器。

  2标志内容

  电压互感器端子标示应按照下节图示选取适当的标志。

  电压互感器端子标示大写字母A、B、C和N表示一次绕组端子,而小写字母a、b、c和n则表示相应的二次绕组端子。

  电压互感器端子标示大写字母A、B和C表示全绝缘端子,而字母N则表示接地端子,其绝缘性能比其他端子低。

  电压互感器端子标示复合字母da和dn表示提供剩余电压的绕组端子。

  2标志内容

  电压互感器端子标示中标有同一字母大写或小写的端子,在同一瞬间具有同一极性。

  1、

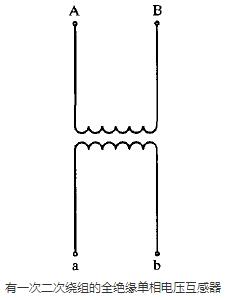

  有一次二次绕组的全绝缘单相电压互感器图



  A、B为一次绕组端子;a、b为二次绕组端子。

  2、

有一次绕组中性点降低绝缘和有一次二次绕组的单相电压互感器

  有一次绕组中性点降低绝缘和有一次二次绕组的单相电压互感器

  A、N为一次绕组端子;a、n为二次绕组端子。

  3、

 有一次二次绕组的电压互感器三相组



  A、B、C、N为一次绕组端子;a、b、c、n为二次绕组端子。

  4、



 有两个二次绕组的单相电压互感器

  A、B或N为一次绕组端子;1a、1b或1n,2a、2b或2n为二次绕组端子。

  5、

   有两个二次绕组的电压互感器三相组



  A、B、C、N为一次绕组端子;1a、1b、1c、1n、2a、2b、2c、2n为二次绕组端子。

  6、

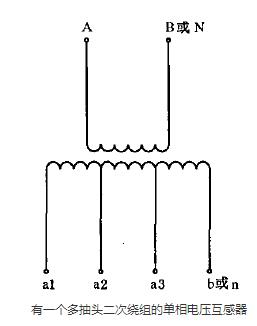

 有一个多抽头二次绕组的单相电压互感器

  A、B或N为一次绕组端子;a1、a2、a3、b或n为二次绕组端子。

  7、



  有一个多抽头二次绕组的电压互感器三相组

  A、B、C、N为一次绕组端子;a1、a2、a3、b1、b2、b3、c1、c2、c3、n为二次绕组端子。

  8、

  有两个多抽头二次绕组的单相电压互感器

  有两个多抽头二次绕组的单相电压互感器

  A、B或N为一次绕组端子;1a1、1a2、1b或1n,2a1、2a2、2b或2n为二次绕组端子。

  9、

  有一个剩余电压绕组的单相电压互感器

  有一个剩余电压绕组的单相电压互感器

  A、N为一次绕组端子;a、n为二次绕组端子;da、dn为剩余绕组端子。

  10、

  有一个剩余电压绕组的三相电压互感器

  有一个剩余电压绕组的三相电压互感器

  A、B、C、N为一次绕组端子;a、b、c、n为二次绕组端子;da、dn为剩余绕组端子。
