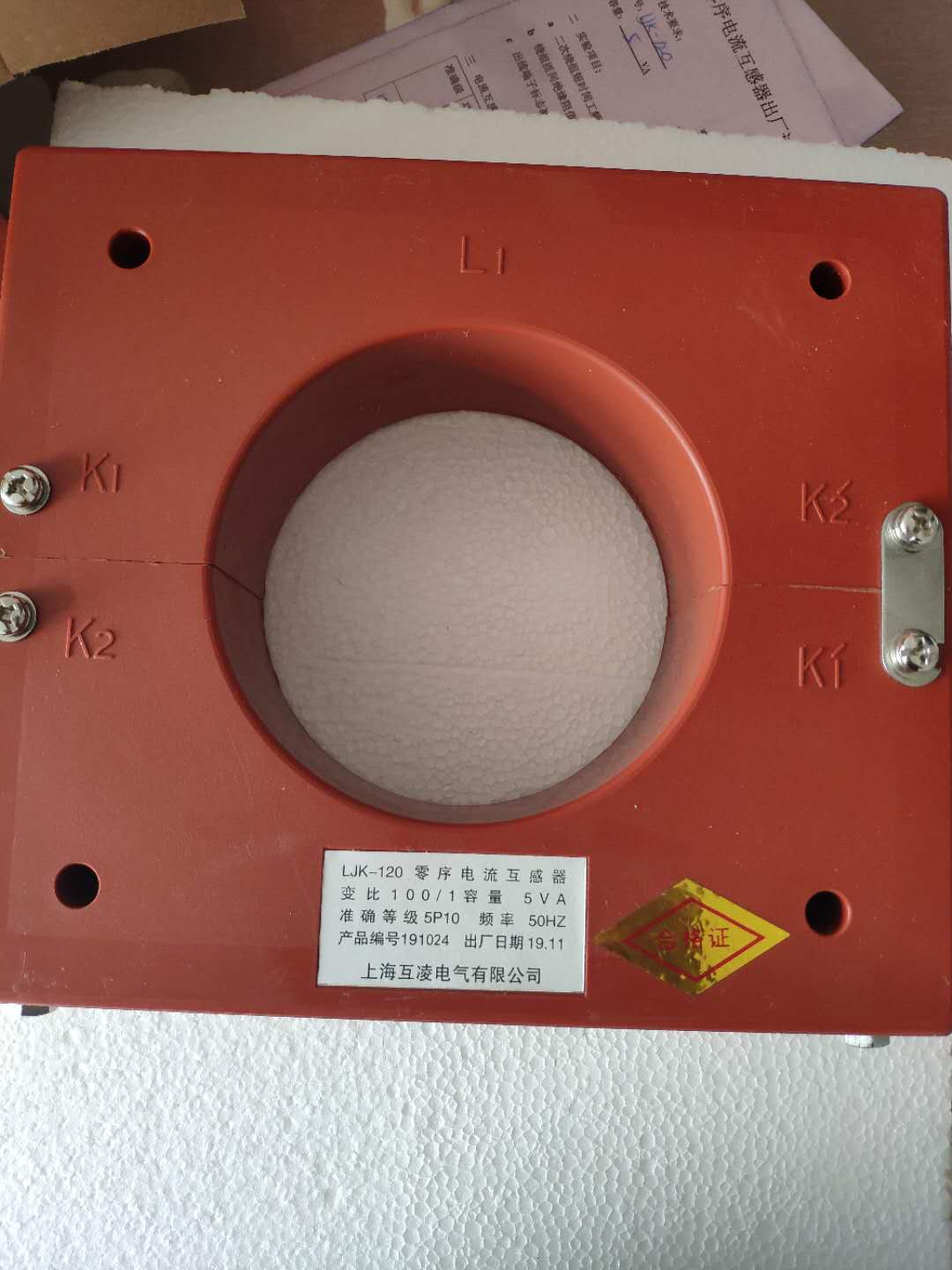

零序电流互感器额定负荷选择

　　国标中规定：“在额定频率及额定负荷下，电流误差，相位差和复合误差不超过下表所列限值。”所以所选零序电流互感器的容量要与二次回路（装置及回路）阻抗匹配，才能达到上表精度，如所选容量大时零序电流互感器在使用时将出现正误差，反之则出现负误差。

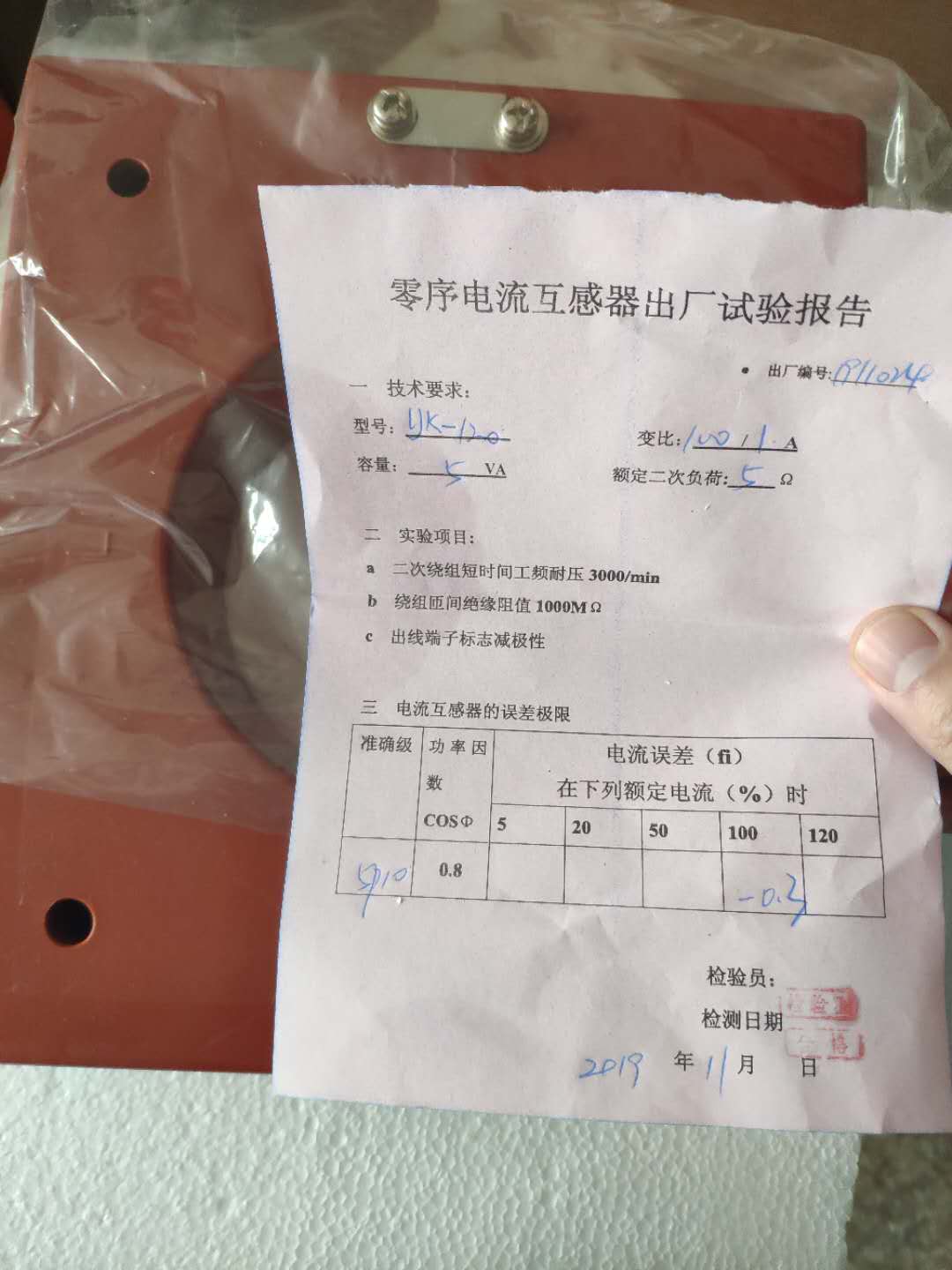

　　国标中规定，保护用电流互感器误差限值

　　准确级额定一次电流下的电流误差%额定一次电流下的相位差±（ˊ）在额定准确限值一次电流下的复合误差%

　　5P±1±605

　　10P±3——10

　　1、零序电流互感器容量与二次阻抗的关系

　　Z=S/I2 或   S=I2×Z

　　式中S：容量（额定负荷）用“VA”表示

　　I：二次额定电流，（5A或1A）用“A”表示

　　Z：二次所接仪器或继电器的阻抗和二次联结线路阻抗之和，用“Ω”表示。

　　例如：变比100/5     容量：5VA、  Z=S/I2=5/52=0.2（Ω）

　　     变比150/5     容量：10A、  Z=S/I2=10/52=0.4（Ω）

　　 变比100/1    容量：2.5VA Z=S/I2=2.5/12=2.5（Ω）

　　 变比50/1     容量：1VA   Z=S/I2=1/12=1（Ω）

　　2、与综合保护等电子型保护装置配套的零序电流互感器容量

　　保护装置若是就地安装（即安装在开关柜上），回路阻抗一般在0.2Ω～0.4Ω，可以忽略不计。二次额定电流5A的零序互感器选5VA，二次额定电流1A的零序电流互感器0.2VA～0.4VA。若电缆连接回路较长（即保护装置安装在控制室），则必须考虑回路阻抗，加大容量。
