前言：母线式零序电流互感器，适用于额定电压10KV及以下中性点不接地或经消弧线圈接地的户外式发电厂、变电站（所）或开关站的三相交流供电系统中采用多股铝（铜）绞线以及电工圆铝（铜）杆架空的输电线路上，监测其中的零序电流。当线路中的设备对地绝缘击穿或线路接地时，为继电保护、小电流接地选线装置提供零序电流信号。由于本互感器的不平衡电流非常小，而灵敏度又很高，所以，特别适合用于小电流接地故障选线，可有效提高选线保护的准确性。

　　一、发电机出口母排式零序互感器工作原理

　　零序电流保护原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。当发生接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使执行元件动作，带动脱扣装置，切换供电网络，达到接地故障保护的目的。

　　二、发电机出口母排式零序互感器常见有三种

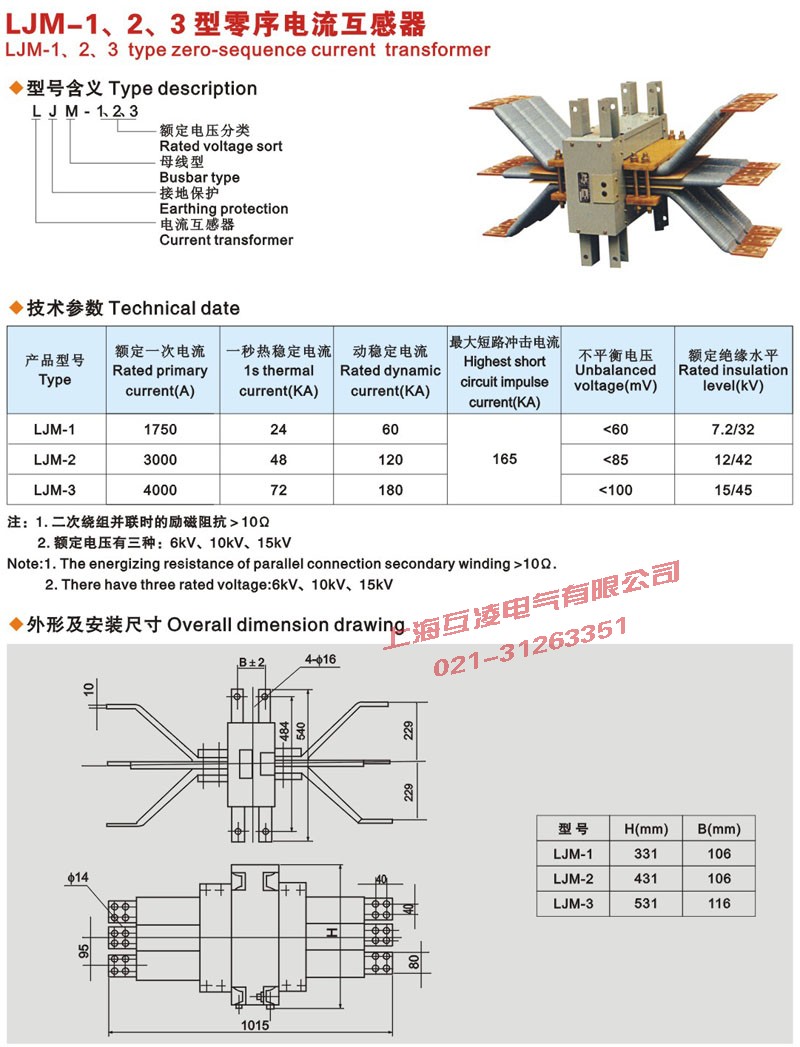

　　LJM-1母排式零序电流互感器、LJM-2零序电流互感器、LJM-3零序电流互感器附如下说明书

　　三、发电机出口母排式零序互感器的作用

零序电流互感器在电力系统产生零序接地电流时与继电保护装置或信号配合使用，使装置元件动作，实现保护或监控。 当电路中发生触电或漏电故障时，互感器二次侧输出零序电流，使所接二次线路上的设备保护动作（切断电源，报警等等）。

　　四、零序电流互感器的动作原理。

　　这样互感器二次线圈中就有一个感应电压，此电压加于检测部分的电子放大电路，与保护区装置预定动作电流值相比较，如大于动作电流，即使灵敏继电器动作，作用于执行元件掉闸。这里所接的互感器称为零序电流互感器，三相电流的相量和不等于零，所产生的电流即为零序电流。
